FONCTIONS / CONTROLES

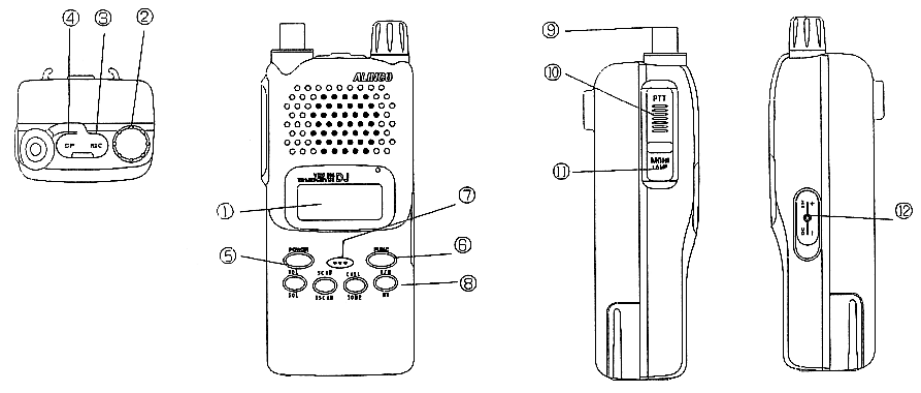

VUES

1. Afficheur LCD...............................Référez-vous à la section afficheur de ce document

2. Bouton de réglage........................Ce bouton peut être utilisé pour ajuster la fréquence d'émission

et de réception, le volume, le squelch et les réglages dans le

mode "réglages".

3. Prise microphone externe............Pour connecter un micro externe

4. Prise haut-parleur externe ...........Pour connecter un haut-parleur externe

5. Bouton M/A ..................................Pour allumer l'appareil, garder ce bouton appuyé pendant 2

secondes

6. Bouton "2

ème

fonction" ..................Ce bouton permet d'accéder aux secondes fonctions. Garder

appuyé ce bouton pendant 5 secondes pour accéder au menu

"réglages".

7. Microphone ..................................Parler dans le microphone à une distance d'environ 10cm

8. Clavier..........................................Contrôle toutes les opérations

9. Antenne........................................Antenne en caoutchouc hélicoïdale

10. Bouton "PTT" ...............................Maintenir ce bouton appuyé pour parler. Relâcher ce bouton pour

écouter.

11. Bouton "MONITEUR"...................Appuyer sur ce bouton pour inhiber le squelch et entendre les

signaux faibles indépendamment du réglage du squelch.

12. Prise d'alimentation......................Brancher ici l'adaptateur EDC-36 (optionnel). La broche centrale

est le positif et la broche externe est le négatif. Appliquer une

alimentation trop importante annule la garantie de l'appareil.
